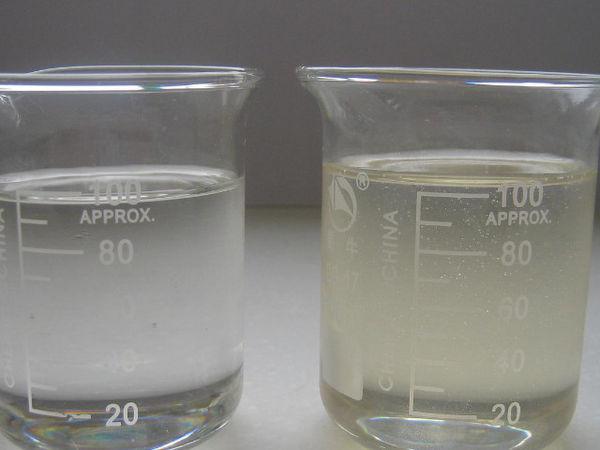

1、聚脂多元醇和聚醚多元醇的合成材料不同聚酯多元醇由二元羧酸与二元醇等通过缩聚反应得到的。不同品种的聚酯多元醇由于种类不同或制备工艺不一样，性质也不一样，对于聚酯多元醇比较重要的几个指标是羟值、酸值、水分、粘度、分子量、密度以及色度等。聚醚多元醇（简称聚醚）是由起始剂与环氧乙烷、环氧丙烷、环氧丁烷等在催化剂存在下经加聚反应制得。聚醚产量最大者为以甘油作起始剂和环氧化物，通过改变PO和EO的加料方式、加量比、加料次序等条件，生产出各种通用的聚醚多元醇。
2、聚脂多元醇和聚醚多元醇的危险性不同
聚酯多元醇不属于危险运输品，贮运容器的材料可用碳钢、铝、不锈钢以及聚乙烯或聚丙烯。液态聚酯在低温下长期贮存偶尔出现浑浊，于80℃左右经短时间加热可以消除这种现象，且质量不受影响。聚酯多元醇易于吸湿，贮运应避免大气中的水分进入。
中性聚醚多元醇摄入口腔或与皮肤、眼睛、黏膜接触的毒性可以忽略，故使用中不必有个人防护措施。胺基聚醚多元醇因其碱性会刺激皮肤和眼睛，故操作时要戴安全镜和手套等防护用品。贮存时防止日晒、雨淋、远离火源。

聚醚一般常用分子量为800～2000的丙二醇聚醚、分子量为400～4000的三羟甲基丙烷聚醚和端羟基的聚四氢呋喃。
作为胶黏剂用的聚醚树脂应去掉聚合时残留下来的碱性催化剂，因为它们能催化异氰酸酯二聚，影响胶黏剂的质量。
通常用酸来中和，使聚醚呈微弱酸性(不影响聚氨酯的反应)。制备聚氨酯胶黏剂所用的聚醚要求较为严格，除羟值、酸值外，要求含钾、钠离子量应少于10，含水量小于0.05%，否则有可能产生凝胶。
用聚醚树脂配制的聚氨酯胶黏剂具有良好的耐水性，抗冲击性和低温性。根据起始剂所含活性原子的数目可制得不同官能度的聚醚多元醇，在聚氨酯胶黏剂制备中最常用的聚醚是聚氧化丙烯二醇和聚氧化丙烯三醇，另外还有聚四氢呋喃二醇。
